1.項目背景
某市公路管理處為應對突發交通事故和日常巡邏事件的需要，要求對全市主要公路進行無線覆蓋，通過對無線應急視頻寬帶專網同頻組網傳輸技術及平臺數據信息管理等多種高科技技術手段有效整合，在頻率帶寬資源合理分配上建設高效、穩定的公路無線應急視頻寬帶專網傳輸系統。在市、縣公路局建設統一聯網的無線圖像、數據傳輸系統管理調度平臺，依托公路專用信息網絡實現互聯，各縣建設專用無線數據傳輸系統的基站、車載終端、單兵系統，實現雙向語音、圖像、數據等多媒體業務，實現統一的全I(xiàn)P網絡調度管理，互聯互通，滿足重點地區的可視化、扁平化指揮需求。

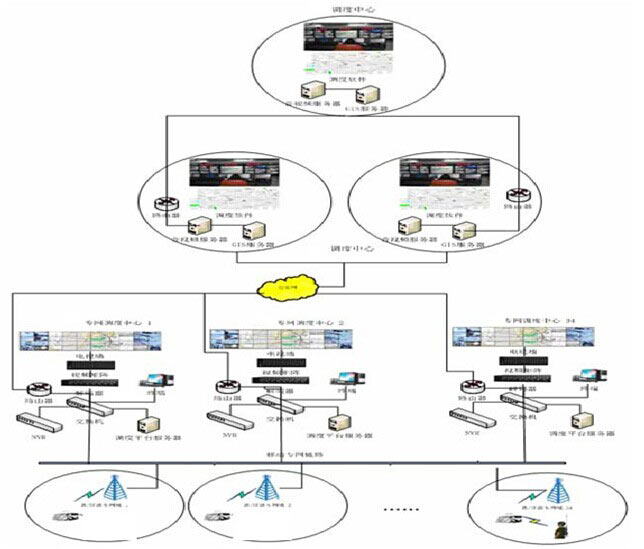

2.系統方案示意圖

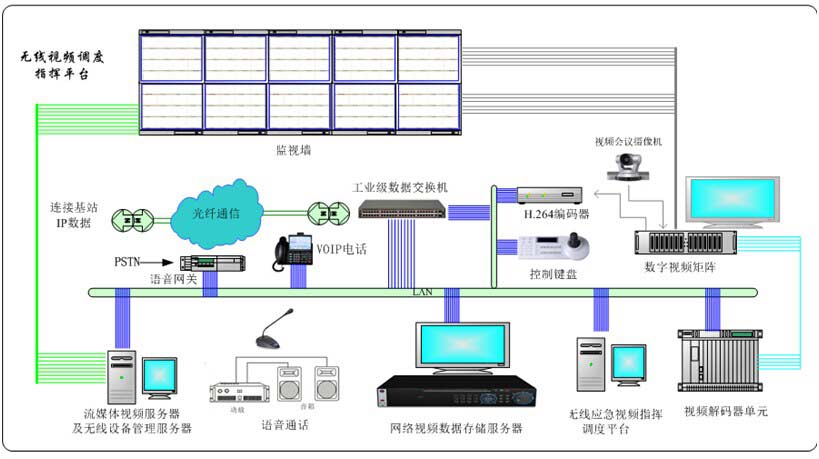

3. 部署市級無線圖像傳輸系統管理調度平臺
在市局配備省級管理調度平臺，通過專網與市級網管控制平臺聯網，可對全市公路機關所有移動終端進行遠程管理和指揮調度。市級網管控制平臺由流媒體視頻服務器、網絡視頻數據存儲服務器、無線應急視頻指揮調度平臺及系統管理調度軟件、上墻視頻編解碼器、下行視頻編碼器、無線應急設備管理服務器（含GIS以及軟件、數據庫）、PSTN語音網關、voip電話系統組成，可與市局現有的視頻會議系統、PGIS系統、圖像聯網平臺等現有信息化系統實現業務對接。
（1） 流媒體視頻服務器：負責圖像、語音、數據等多媒體業務的轉發。
（2） 無線應急視頻指揮調度平臺：調度員的操作平臺，是實現調度功能的窗口。調度臺可以是筆記本、臺式機，配置調度管理軟件，提供圖形化的操作界面。一臺調度機可以驅動多個調度臺，只要所有調度臺處于一個網絡內，并經過授權，都可以進行業務調度。
（3） 視頻編解碼器：完成圖像的編解碼等功能，可以接入顯示大屏、視頻矩陣等視頻終端設備。
（4） 網絡數據存儲服務器：網絡IP網絡視頻數據存儲，2T數據存儲量，支持TCP/ip，UDP,ONVIF協議。
（5） 無線應急設備管理服務器/PGIS系統：管理所有無線傳輸設備的工作狀態、故障告警、資源分配、技術監和控，所有設備具備GIS功能，實時提供北斗或GPS定位信息和時鐘及其他信息，并在平臺地圖上實時顯示與設備參數實現互動。
（6） H.264視頻編碼器：下行視頻網絡編碼，支持TCP/IP，TCP,組播，onvif協議
（7） PSTN語音網關、voip電話系統：建立全省VOIP電話通過語音網關實現電信座機和手機互相通話，與市局voip電話及無線移動車載終端的VOIP電話實現互聯互通，實現車載與車載互聯互通，每臺VOIP電話都能電信及移動手機互聯互通。
網管控制平臺接口標準、開放，可將移動監控圖像與全省公安機關現有的固定監控圖像管理平臺、警用地理信息系統等相融合，形成網格化管理的“全網監控系統”。

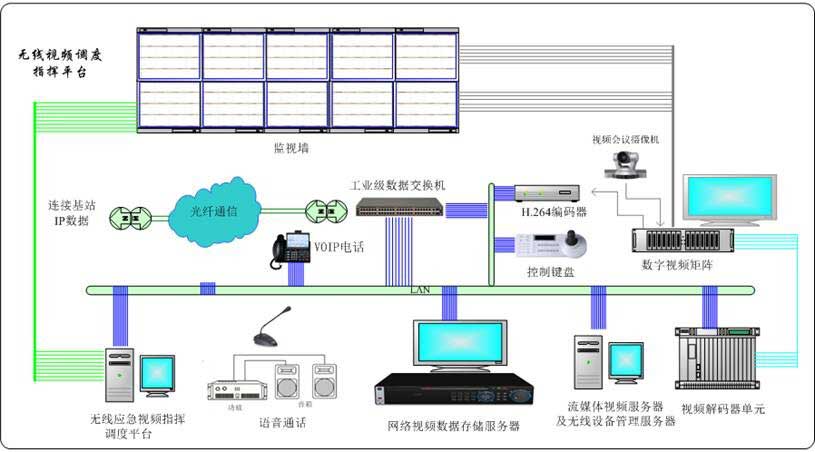

4. 部署區縣級無線圖像傳輸系統管理調度平臺
通過專網與市級和區縣、路政級管理調度平臺聯網，既可以對全市公路機關所有移動終端進行遠程管理和指揮調度，也可以將轄區縣的多媒體數據上傳到市局。區縣級網管控制平臺由流媒體視頻服務器、網絡視頻數據存儲服務器、無線應急視頻指揮調度平臺及系統管理調度軟件、上墻視頻編解碼器、下行視頻編碼器、無線應急設備管理服務器（含GIS以及軟件、數據庫）、voip電話系統組成，可與市局現有的視頻會議系統、PGIS系統、圖像聯網平臺等現有信息化系統實現業務對接。等設備構成，同時可與市局現有的視頻會議系統、GIS系統、圖像聯網平臺等現有信息化系統實現業務對接。多基站組網時，市級網管控制平臺還要確保所有前端設備在多基站之間自動漫游切換，完成鑒權、注冊、注銷等功能（系統功能、技術要求同市級無線圖像傳輸系統管理調度平臺）。

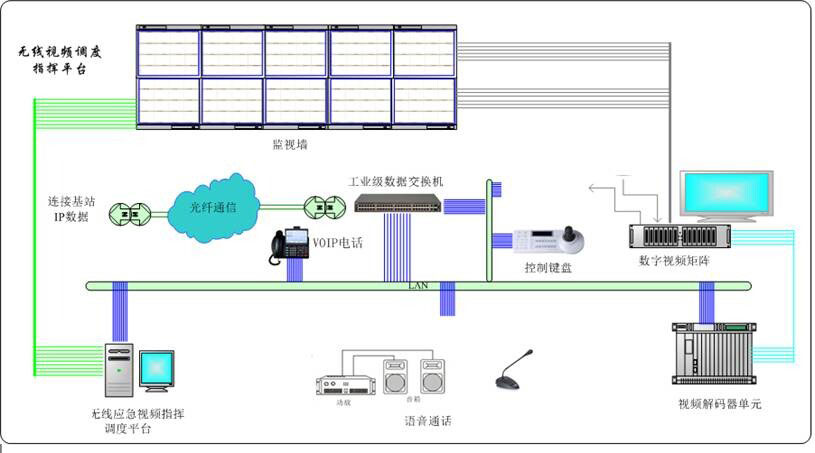

5.路政級網管控制平臺
預備部署路政級無線圖傳管理調度平臺，通過市級管理調度平臺聯網，無線應急視頻指揮調度平臺及系統管理調度軟件、上墻視頻編解碼器、voip電話系統組成。

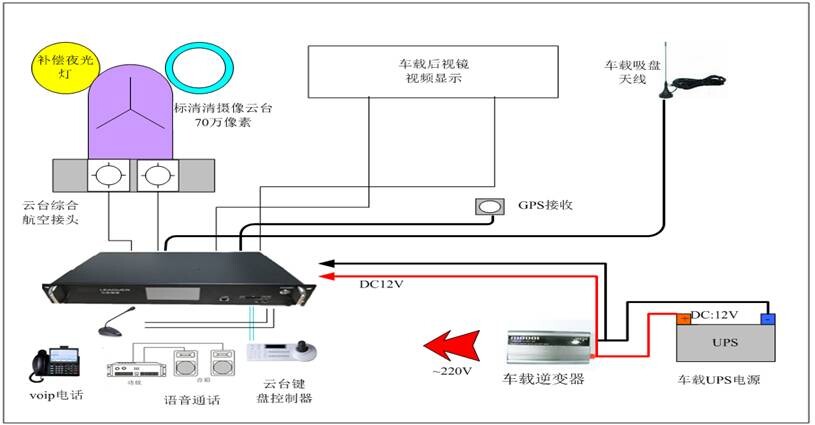

6. 車載終端
